2.5.3. Cluster and topology manager

2.5.3.1. Introduction

The main functionality of this enabler will be to register: (i) a smart IoT device in a deployment, and (ii) a K8s cluster in an ASSIST-IoT deployment, including in the latter case all the necessary messages to notify it to the Smart Orchestrator. Besides, it will allow monitoring any registered node and device in the deployment, including its status (i.e., available and used resources) and current instantiated enablers’ components.

This enabler has reached a TRL of 7 during the execution of the ASSIST-IoT project.

2.5.3.2. Features

This enabler is on charge of managing the two types of devices that are used in the project:

  • Kubernetes clusters: register, delete, inspect the topology and manage the status of the clusters in synchronization with the Smart Orchestrator.

  • Smart IoT devices: register, delete and manage the status of the physical IoT devices where some applications will be deployed.

2.5.3.3. Place in architecture

The Cluster and topology manager is part of the vertical plane manageability enablers. Moreover, this enabler is a user interface that is part of the Tactile dashboard enabler.

Dashboard architecture

2.5.3.4. User guide

This enabler is included in the Tactile Dashboard of the project, so a logged user with the right permissions can access to it by clicking its menu entry.

Method

Endpoint

Description

Payload (if needed)

Response format

GET

/k8scluster

K8s clusters view of the dashboard

Web page

GET

/clustertopology

K8s clusters topology view of the dashboard

Web page

2.5.3.4.1. Kubernetes clusters

The enabler shows a table with the registered K8s clusters in the Smart Orchestrator and some information: ID, name, server URL, status, Cloud and CNI.

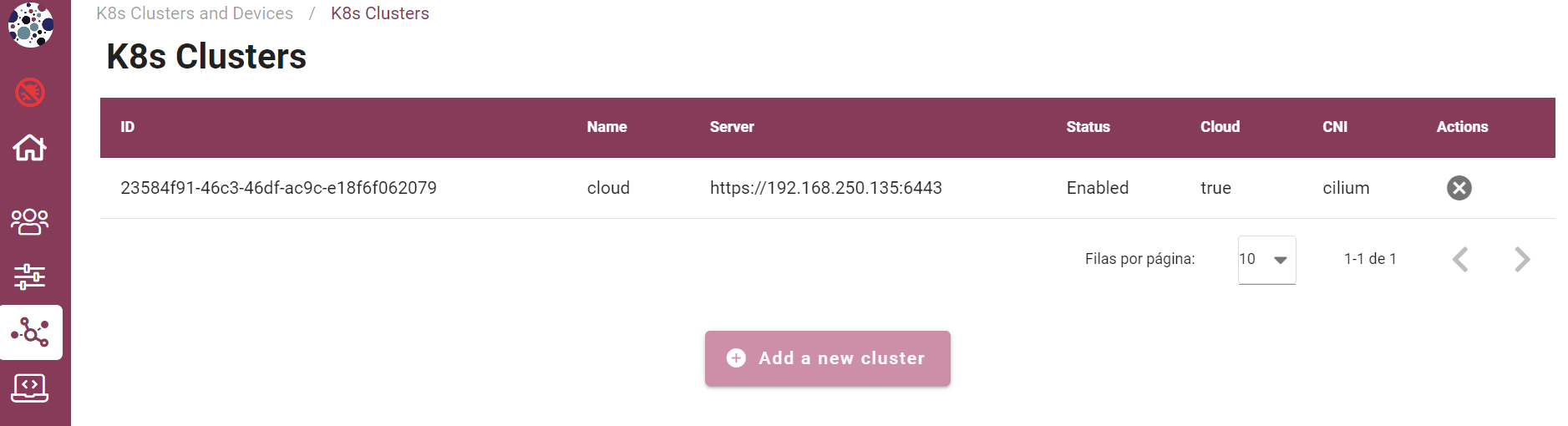

Devices management user interface

To register a new K8s cluster, click on the Add a new cluster button and a form will appear.

Warning

  • Ensure that all the K8s nodes are added to the K8s cluster prior to adding the cluster to the Smart Orchestrator.

For more information about adding K8s clusters, please visit the Smart Orchestraror enabler entry

For adding a cluster, upload its kubeconfig JSON/YAML file (examples can be found below).Choose the installed CNI (Container Network Interface) within the cluster and indicate the cloud role by selecting the checkbox.

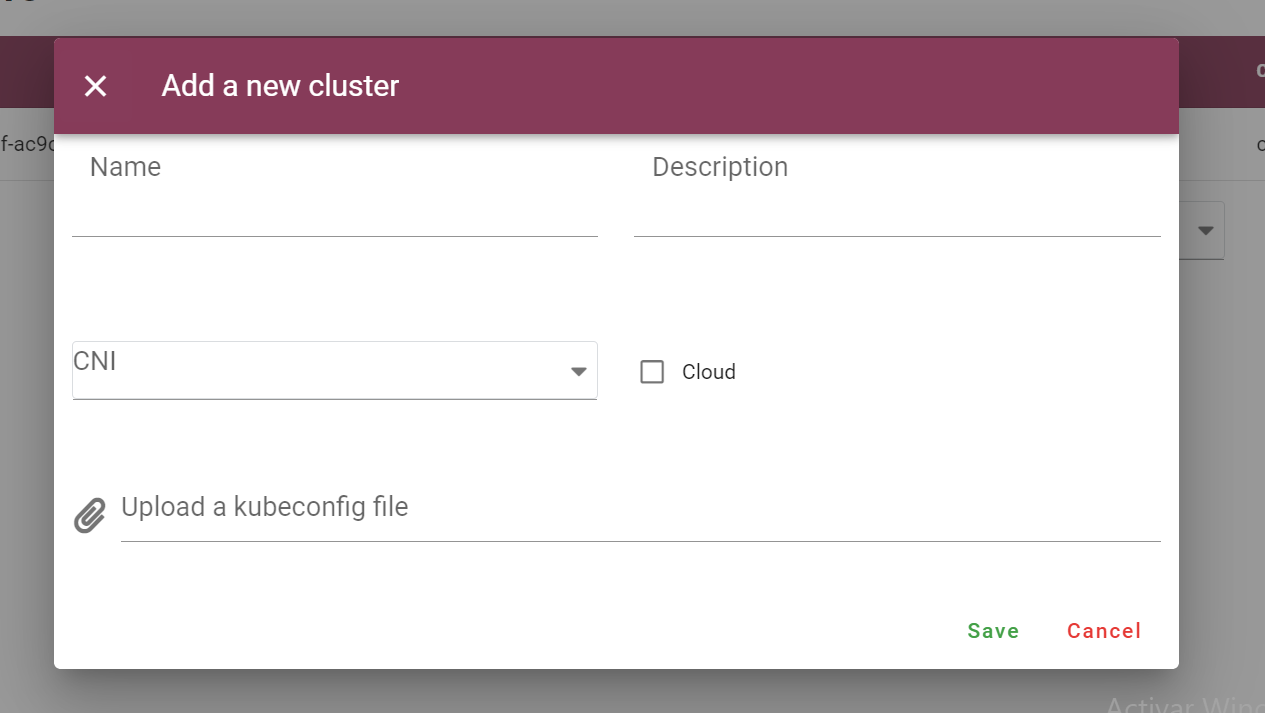

Register a new K8s cluster uploading a Kubeconfig file

Kubeconfig JSON file example:

{
  "apiVersion": "v1",
  "clusters": [
    {
      "cluster": {
        "certificate-authority-data": "LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUMvakNDQWVhZ0F3SUJBZ0lCQURBTkJna3Foa2lHOXcwQkFRc0ZBREFWTVJNd0VRWURWUVFERXdwcmRXSmwKY201bGRHVnpNQjRYRFRJeU1EVXdPVEE1TWpFek5Gb1hEVE15TURVd05qQTVNakV6TkZvd0ZURVRNQkVHQTFVRQpBeE1LYTNWaVpYSnVaWFJsY3pDQ0FTSXdEUVlKS29aSWh2Y05BUUVCQlFBRGdnRVBBRENDQVFvQ2dnRUJBTWdhCjZ0YytGMmpOMTMzMy82clpjMkRpQW5pVWZDcC9BcEVRWTdJOGxsTE5RTTJab3VybThuc01kWXZwY3hQdzRkYmUKQkE3enNWNHBGejcxVTRtWUFaTUE0NjRxaFNFTTRZRFBBQjJ3NDdNWk1xOWd3bk5HY09oQkpHblIraGRxeVJzdApOTG9IK1lRR0FhSmd2dWpOY3hxOTJIKyswV2N2QkNPRWxVbDNad09YM1MrWnRkNVNQSHEyWXJnRCswTXZHcHpmCjI2aUNLWVkzOTNIb2htK2N1MlVwVy9ZTi91b2hQVTRNRXduNHZEOGxhN0ZCWWgwdThORFFCS2dwMVdleGlrOXIKSzlhWlR6TlVYYjFNa2MyUWRpRm1pWTQxN1FmcWZCVUxpbnFndWZaTTBXZnFWeFdiWkdRWlVlR05DUmMyMTYwdwo3SnJnWXVCd2ZRL2ZlOVI3SEUwQ0F3RUFBYU5aTUZjd0RnWURWUjBQQVFIL0JBUURBZ0trTUE4R0ExVWRFd0VCCi93UUZNQU1CQWY4d0hRWURWUjBPQkJZRUZQWmppb2xVYlQ0QUovSHl0QW9XMnM0ZVpvS0xNQlVHQTFVZEVRUU8KTUF5Q0NtdDFZbVZ5Ym1WMFpYTXdEUVlKS29aSWh2Y05BUUVMQlFBRGdnRUJBQTFYL2UrM2xSTUJBL0N6SmN4Nwo2ZG1LQTFIRUQ3bldoN2hqbFY4TDEvR2t5SUxjMHZRNjhjQ2FmRVNWT085VjJuUVVndzQ4VURnMDVZL2lYUDZUCjhPZzcvV1RnMFUvb05vYStGNGRseGxGSmdFYi96NDJBVlFMMy9BKzR4dk1CTTNZTkMxUlE3ZlBsc3JXZ0hWU2kKcG52dXU0NHRsNmsraE1FLzlMaTl1NG1JZGJITHRVK04wMngybnVyRUFCSHIrVmdyUC9MTHhjSWlJSkRwWlBuUwpmM3hWc1EyUUhGWFFlTkdPckIxUDkwbGQ0dlRKL3psdkVZMC9qaGp0L09WTFM2MWJLdWFzZkRBeHpxc3VFbFZECm1QSExsRGVIU3lBeitSVXJXVXdwS2lOdy9XZ2JISWdWbzB3WmJrdnV5VVBSamNabnhEemhZc083YjlUMEFxNmYKYzVjPQotLS0tLUVORCBDRVJUSUZJQ0FURS0tLS0tCg==",
        "server": "https://192.168.250.200:6443"
      },
      "name": "cloud"
    }
  ],
  "contexts": [
    {
      "context": {
        "cluster": "cloud",
        "user": "cloud"
      },
      "name": "cloud"
    }
  ],
  "current-context": "cloud",
  "kind": "Config",
  "preferences": {},
  "users": [
    {
      "name": "cloud",
      "user": {
        "client-certificate-data": "LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSURJVENDQWdtZ0F3SUJBZ0lJY0oyQ2xXZWNMYk13RFFZSktvWklodmNOQVFFTEJRQXdGVEVUTUJFR0ExVUUKQXhNS2EzVmlaWEp1WlhSbGN6QWVGdzB5TWpBMU1Ea3dPVEl4TXpSYUZ3MHlNekExTURrd09USXhNemRhTURReApGekFWQmdOVkJBb1REbk41YzNSbGJUcHRZWE4wWlhKek1Sa3dGd1lEVlFRREV4QnJkV0psY201bGRHVnpMV0ZrCmJXbHVNSUlCSWpBTkJna3Foa2lHOXcwQkFRRUZBQU9DQVE4QU1JSUJDZ0tDQVFFQXRXQmhGSVdCTkdXOW42KzMKQUhJSU5lL0p3c0V3VzhVK29WMmFjNTU3ZnlVRUdFOFpCcWZuT2VWNEkwS2RIZ3lSaEpaeEtQa3QvdFdTN0l6egpweWw3UlFYUmM5em9tL3poeG9TWkV3bjcraEptVDNHajJsR2NkbHhYbk9DcUpIUThHZGJCU0MvS3NCWFZpWExmCkFxMUlscjYvcEZkZERaTmlqVFVKTnIrdzFTbkhtekxTcThJY3V1SXhrcFVpQU1mUWRlY0dRbnFXMGE0TkNpMmwKZkQzUUpHdUpIcW1zVzRVb0Nqb1lwOWliRVp6emJ2ZjdCYko2YUNyT3hHZmlpZjNpdGJEWUhtcDl6dW5PbDNiaQoxRmphNEhYTWptZW5oNFN1UzFNR1FzOW13ZkoyQ0U0SmNENGVXVC9BbkMyWitGNHpxdnZ4UEE1NHNPOGNaZVE1CjErRmdpUUlEQVFBQm8xWXdWREFPQmdOVkhROEJBZjhFQkFNQ0JhQXdFd1lEVlIwbEJBd3dDZ1lJS3dZQkJRVUgKQXdJd0RBWURWUjBUQVFIL0JBSXdBREFmQmdOVkhTTUVHREFXZ0JUMlk0cUpWRzArQUNmeDhyUUtGdHJPSG1hQwppekFOQmdrcWhraUc5dzBCQVFzRkFBT0NBUUVBZ3F2UHJsbEtCenRsRXNUeEpEaGNObEdaYzlhNXU4K0ZBRXNSCjBGOWdXSU5tRDZnVFhZd2tBaHFpaHNPSUFjZDE0dEFvRmZ2NDExdVdDS05kS1dPNTdZRjNSOWVEZlBaQndjN1QKWW9DM1hJK1FTdjNiY1ZpTjZIOHlGaFVVeGFKVmEzbjFPekVFRjczaHBaSDRZdk5UUW5zcnczcG9zMW9QOHRsawpJRHg4YTBrSDVGODR6ZWE1eWd3alRlTk45eDVCS05SZVcwSzVvcW54NXlRcER3ZGxlQW9hVU9sK0cyZ3NHMHppCkhNbUpJMkkvaWNDMDdZWEI5cDQybFJCTTE4bm9mUlJ3cWx6bGNJa1A2em5kU3Z5SS9VK2Q1aWhXeCtaVWJudnkKWFVGemt3QTVNN3NUa1lkU1hvMWsvY0VvRnBDbGpOaDRlNTExaGVISUlPdzY2VXpDWEE9PQotLS0tLUVORCBDRVJUSUZJQ0FURS0tLS0tCg==",
        "client-key-data": "LS0tLS1CRUdJTiBSU0EgUFJJVkFURSBLRVktLS0tLQpNSUlFb2dJQkFBS0NBUUVBdFdCaEZJV0JOR1c5bjYrM0FISUlOZS9Kd3NFd1c4VStvVjJhYzU1N2Z5VUVHRThaCkJxZm5PZVY0STBLZEhneVJoSlp4S1BrdC90V1M3SXp6cHlsN1JRWFJjOXpvbS96aHhvU1pFd243K2hKbVQzR2oKMmxHY2RseFhuT0NxSkhROEdkYkJTQy9Lc0JYVmlYTGZBcTFJbHI2L3BGZGREWk5palRVSk5yK3cxU25IbXpMUwpxOEljdXVJeGtwVWlBTWZRZGVjR1FucVcwYTROQ2kybGZEM1FKR3VKSHFtc1c0VW9Dam9ZcDlpYkVaenpidmY3CkJiSjZhQ3JPeEdmaWlmM2l0YkRZSG1wOXp1bk9sM2JpMUZqYTRIWE1qbWVuaDRTdVMxTUdRczltd2ZKMkNFNEoKY0Q0ZVdUL0FuQzJaK0Y0enF2dnhQQTU0c084Y1plUTUxK0ZnaVFJREFRQUJBb0lCQUhpUFNiaEVUVyt3dU94dAo5ZXhiMzgxS1NBZ21OYWlxWVVrTldON0ZWejFhTTNDZEV2dHptNlRHUEtialhtQmM1bFVGVXM1ell2bGlxVGlICk1HWEtrdDk4VUk3OUpiaVp6TkVSemxYemF3UDhPdmxQaGlSVjN2Umx5TzdEL3hRZ0Z0cnQvcWVtN01sQ21oKzAKdFR1b1J2bThiTkltSi9vZ0gzL1E0d0Q3UmVWSnNqSmFxRFV5dnVsc0ZDVlJKNGNWVW1ueVhxR1c5VXFiQ2NSNgpCT0pITjh4N25qWFBNWUxWTWtCbWdHbElBdGtmL29qSzhQb0lRcW5mS3huUEVPTGQ1UUZUNGtOYm95SlEvRHFoCks0R1RMcjFldjNlU3NPVUxwSnVUdklGT0FZQU56ZE95RjhFbjdHbUg4N3YyVTZzcDFGM1RuRDVZdFBSZWoraTQKZEVlUUhxa0NnWUVBd3M5VTBWZ01yaC9ZQ2M2K3ZQRjdKVzJ4NncxTnU1MGp0dUlwSTJtV3gwUUM1UThNclVDMQpiNTYxekdnVzlXYVFMVHhHQ1lVSTZ0Znk0RDdic1ZIczVkazJYZ1poUnNJb1Z5aWJPSnp5Q0lIRGxoOW5tbUM5CndMYXBlU01TZFVCUThKNFJrQzV6VjFiWW1DRXZ0K1c1Zlp3bVhWcGlQeVpXUkJSK2xTSWhZR01DZ1lFQTdsamUKQm4vVFF1M2NHN0tsZStzdEtRaEwvNWxzRElaZ2loWGxLbWNjamx4K0VDdjZSbktPejl2SzBER09Uc1RVOHA4QgpZcjJTb0RxVm43S244eHBXWjJMMGhyaXhmQ3Z2eTRyWXFzQ3dTa2xGMUhlcFdCU3BkdU5aVzRyTDQ1RUlMUHhSCnVock8zcjRkSU1WTzBhVUYwZmxsY3o0aGdRSGNlK1RMT01wYzhTTUNnWUEyMC8yT01kYlh4dlNaeGd0ZXlDUWQKbzZMNGdiVUlBYkVFanVCL0svK1lzNmFRNjB4cEVwWStCUkFycUh3VnN6a08wakR3Q3ZZNGluQzc5bFVFc2djWApwYXVzaU9VbDhnMUNncFkxTjg3UzRCcTVETHV1OGwxVmVOTjMyWXdmWGV1cDNRTWFia2hlSTM0d1N0N1FSaUtQCm5Md2JlQTNBc2p5RFNyVlpxZEowK3dLQmdEdVRNT1BVL1h4RU1ma21YU0N0TnR1RHZHTkYrUERrZ2FyaU1DYTYKSVRRZ1FFNVFmNzB1RXk0M1ZPbFhDYWY4b1BHSDl2TzBTTHNPQ2FvaUlNS3QrWnpiNmh6bWUwNTdPUFBhWDYvRwpmQW9GYUpQajJRc3dGdStsZ2dkVW1RUG5rM0NUSE9aMG52S2orR25oaDRMMVNaQWpVMDFMNFZuNm1oN0pvRll3CmxxeWJBb0dBTDViT0JuNEd6SS92anVHczd3YTFNMGFlQ0hSYldPdUJmMXBSRUltR2JXNE91QU9BQmZHdTlPRGoKeUVkanVlRSszOW9tYzMzZitYWi9Cdk5HREZ3Q2tPQzRYRnVEZWhPeG4zaCtjbjg2Zzl3N3lOVDF2U1R2VVk1ZQorc295NUFTQUxJVElxRlJlQ1YwczlUdDlVVGtiSUI0Z240R0N5WVdmNUVTbXM2OG9hUkE9Ci0tLS0tRU5EIFJTQSBQUklWQVRFIEtFWS0tLS0tCg=="
      }
    }
  ]
}

Kubeconfig YAML file example:

apiVersion: v1
clusters:
    - cluster:
          certificate-authority-data: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSUMvakNDQWVhZ0F3SUJBZ0lCQURBTkJna3Foa2lHOXcwQkFRc0ZBREFWTVJNd0VRWURWUVFERXdwcmRXSmwKY201bGRHVnpNQjRYRFRJeU1EVXdPVEE1TWpFek5Gb1hEVE15TURVd05qQTVNakV6TkZvd0ZURVRNQkVHQTFVRQpBeE1LYTNWaVpYSnVaWFJsY3pDQ0FTSXdEUVlKS29aSWh2Y05BUUVCQlFBRGdnRVBBRENDQVFvQ2dnRUJBTWdhCjZ0YytGMmpOMTMzMy82clpjMkRpQW5pVWZDcC9BcEVRWTdJOGxsTE5RTTJab3VybThuc01kWXZwY3hQdzRkYmUKQkE3enNWNHBGejcxVTRtWUFaTUE0NjRxaFNFTTRZRFBBQjJ3NDdNWk1xOWd3bk5HY09oQkpHblIraGRxeVJzdApOTG9IK1lRR0FhSmd2dWpOY3hxOTJIKyswV2N2QkNPRWxVbDNad09YM1MrWnRkNVNQSHEyWXJnRCswTXZHcHpmCjI2aUNLWVkzOTNIb2htK2N1MlVwVy9ZTi91b2hQVTRNRXduNHZEOGxhN0ZCWWgwdThORFFCS2dwMVdleGlrOXIKSzlhWlR6TlVYYjFNa2MyUWRpRm1pWTQxN1FmcWZCVUxpbnFndWZaTTBXZnFWeFdiWkdRWlVlR05DUmMyMTYwdwo3SnJnWXVCd2ZRL2ZlOVI3SEUwQ0F3RUFBYU5aTUZjd0RnWURWUjBQQVFIL0JBUURBZ0trTUE4R0ExVWRFd0VCCi93UUZNQU1CQWY4d0hRWURWUjBPQkJZRUZQWmppb2xVYlQ0QUovSHl0QW9XMnM0ZVpvS0xNQlVHQTFVZEVRUU8KTUF5Q0NtdDFZbVZ5Ym1WMFpYTXdEUVlKS29aSWh2Y05BUUVMQlFBRGdnRUJBQTFYL2UrM2xSTUJBL0N6SmN4Nwo2ZG1LQTFIRUQ3bldoN2hqbFY4TDEvR2t5SUxjMHZRNjhjQ2FmRVNWT085VjJuUVVndzQ4VURnMDVZL2lYUDZUCjhPZzcvV1RnMFUvb05vYStGNGRseGxGSmdFYi96NDJBVlFMMy9BKzR4dk1CTTNZTkMxUlE3ZlBsc3JXZ0hWU2kKcG52dXU0NHRsNmsraE1FLzlMaTl1NG1JZGJITHRVK04wMngybnVyRUFCSHIrVmdyUC9MTHhjSWlJSkRwWlBuUwpmM3hWc1EyUUhGWFFlTkdPckIxUDkwbGQ0dlRKL3psdkVZMC9qaGp0L09WTFM2MWJLdWFzZkRBeHpxc3VFbFZECm1QSExsRGVIU3lBeitSVXJXVXdwS2lOdy9XZ2JISWdWbzB3WmJrdnV5VVBSamNabnhEemhZc083YjlUMEFxNmYKYzVjPQotLS0tLUVORCBDRVJUSUZJQ0FURS0tLS0tCg==
          server: https://192.168.250.200:6443
      name: cloud
contexts:
    - context:
          cluster: cloud
          user: user
      name: cloud
current-context: cloud
kind: Config
preferences: {}
users:
    - name: cloud
      user:
          client-certificate-data: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURS0tLS0tCk1JSURJVENDQWdtZ0F3SUJBZ0lJY0oyQ2xXZWNMYk13RFFZSktvWklodmNOQVFFTEJRQXdGVEVUTUJFR0ExVUUKQXhNS2EzVmlaWEp1WlhSbGN6QWVGdzB5TWpBMU1Ea3dPVEl4TXpSYUZ3MHlNekExTURrd09USXhNemRhTURReApGekFWQmdOVkJBb1REbk41YzNSbGJUcHRZWE4wWlhKek1Sa3dGd1lEVlFRREV4QnJkV0psY201bGRHVnpMV0ZrCmJXbHVNSUlCSWpBTkJna3Foa2lHOXcwQkFRRUZBQU9DQVE4QU1JSUJDZ0tDQVFFQXRXQmhGSVdCTkdXOW42KzMKQUhJSU5lL0p3c0V3VzhVK29WMmFjNTU3ZnlVRUdFOFpCcWZuT2VWNEkwS2RIZ3lSaEpaeEtQa3QvdFdTN0l6egpweWw3UlFYUmM5em9tL3poeG9TWkV3bjcraEptVDNHajJsR2NkbHhYbk9DcUpIUThHZGJCU0MvS3NCWFZpWExmCkFxMUlscjYvcEZkZERaTmlqVFVKTnIrdzFTbkhtekxTcThJY3V1SXhrcFVpQU1mUWRlY0dRbnFXMGE0TkNpMmwKZkQzUUpHdUpIcW1zVzRVb0Nqb1lwOWliRVp6emJ2ZjdCYko2YUNyT3hHZmlpZjNpdGJEWUhtcDl6dW5PbDNiaQoxRmphNEhYTWptZW5oNFN1UzFNR1FzOW13ZkoyQ0U0SmNENGVXVC9BbkMyWitGNHpxdnZ4UEE1NHNPOGNaZVE1CjErRmdpUUlEQVFBQm8xWXdWREFPQmdOVkhROEJBZjhFQkFNQ0JhQXdFd1lEVlIwbEJBd3dDZ1lJS3dZQkJRVUgKQXdJd0RBWURWUjBUQVFIL0JBSXdBREFmQmdOVkhTTUVHREFXZ0JUMlk0cUpWRzArQUNmeDhyUUtGdHJPSG1hQwppekFOQmdrcWhraUc5dzBCQVFzRkFBT0NBUUVBZ3F2UHJsbEtCenRsRXNUeEpEaGNObEdaYzlhNXU4K0ZBRXNSCjBGOWdXSU5tRDZnVFhZd2tBaHFpaHNPSUFjZDE0dEFvRmZ2NDExdVdDS05kS1dPNTdZRjNSOWVEZlBaQndjN1QKWW9DM1hJK1FTdjNiY1ZpTjZIOHlGaFVVeGFKVmEzbjFPekVFRjczaHBaSDRZdk5UUW5zcnczcG9zMW9QOHRsawpJRHg4YTBrSDVGODR6ZWE1eWd3alRlTk45eDVCS05SZVcwSzVvcW54NXlRcER3ZGxlQW9hVU9sK0cyZ3NHMHppCkhNbUpJMkkvaWNDMDdZWEI5cDQybFJCTTE4bm9mUlJ3cWx6bGNJa1A2em5kU3Z5SS9VK2Q1aWhXeCtaVWJudnkKWFVGemt3QTVNN3NUa1lkU1hvMWsvY0VvRnBDbGpOaDRlNTExaGVISUlPdzY2VXpDWEE9PQotLS0tLUVORCBDRVJUSUZJQ0FURS0tLS0tCg==
          client-key-data: LS0tLS1CRUdJTiBSU0EgUFJJVkFURSBLRVktLS0tLQpNSUlFb2dJQkFBS0NBUUVBdFdCaEZJV0JOR1c5bjYrM0FISUlOZS9Kd3NFd1c4VStvVjJhYzU1N2Z5VUVHRThaCkJxZm5PZVY0STBLZEhneVJoSlp4S1BrdC90V1M3SXp6cHlsN1JRWFJjOXpvbS96aHhvU1pFd243K2hKbVQzR2oKMmxHY2RseFhuT0NxSkhROEdkYkJTQy9Lc0JYVmlYTGZBcTFJbHI2L3BGZGREWk5palRVSk5yK3cxU25IbXpMUwpxOEljdXVJeGtwVWlBTWZRZGVjR1FucVcwYTROQ2kybGZEM1FKR3VKSHFtc1c0VW9Dam9ZcDlpYkVaenpidmY3CkJiSjZhQ3JPeEdmaWlmM2l0YkRZSG1wOXp1bk9sM2JpMUZqYTRIWE1qbWVuaDRTdVMxTUdRczltd2ZKMkNFNEoKY0Q0ZVdUL0FuQzJaK0Y0enF2dnhQQTU0c084Y1plUTUxK0ZnaVFJREFRQUJBb0lCQUhpUFNiaEVUVyt3dU94dAo5ZXhiMzgxS1NBZ21OYWlxWVVrTldON0ZWejFhTTNDZEV2dHptNlRHUEtialhtQmM1bFVGVXM1ell2bGlxVGlICk1HWEtrdDk4VUk3OUpiaVp6TkVSemxYemF3UDhPdmxQaGlSVjN2Umx5TzdEL3hRZ0Z0cnQvcWVtN01sQ21oKzAKdFR1b1J2bThiTkltSi9vZ0gzL1E0d0Q3UmVWSnNqSmFxRFV5dnVsc0ZDVlJKNGNWVW1ueVhxR1c5VXFiQ2NSNgpCT0pITjh4N25qWFBNWUxWTWtCbWdHbElBdGtmL29qSzhQb0lRcW5mS3huUEVPTGQ1UUZUNGtOYm95SlEvRHFoCks0R1RMcjFldjNlU3NPVUxwSnVUdklGT0FZQU56ZE95RjhFbjdHbUg4N3YyVTZzcDFGM1RuRDVZdFBSZWoraTQKZEVlUUhxa0NnWUVBd3M5VTBWZ01yaC9ZQ2M2K3ZQRjdKVzJ4NncxTnU1MGp0dUlwSTJtV3gwUUM1UThNclVDMQpiNTYxekdnVzlXYVFMVHhHQ1lVSTZ0Znk0RDdic1ZIczVkazJYZ1poUnNJb1Z5aWJPSnp5Q0lIRGxoOW5tbUM5CndMYXBlU01TZFVCUThKNFJrQzV6VjFiWW1DRXZ0K1c1Zlp3bVhWcGlQeVpXUkJSK2xTSWhZR01DZ1lFQTdsamUKQm4vVFF1M2NHN0tsZStzdEtRaEwvNWxzRElaZ2loWGxLbWNjamx4K0VDdjZSbktPejl2SzBER09Uc1RVOHA4QgpZcjJTb0RxVm43S244eHBXWjJMMGhyaXhmQ3Z2eTRyWXFzQ3dTa2xGMUhlcFdCU3BkdU5aVzRyTDQ1RUlMUHhSCnVock8zcjRkSU1WTzBhVUYwZmxsY3o0aGdRSGNlK1RMT01wYzhTTUNnWUEyMC8yT01kYlh4dlNaeGd0ZXlDUWQKbzZMNGdiVUlBYkVFanVCL0svK1lzNmFRNjB4cEVwWStCUkFycUh3VnN6a08wakR3Q3ZZNGluQzc5bFVFc2djWApwYXVzaU9VbDhnMUNncFkxTjg3UzRCcTVETHV1OGwxVmVOTjMyWXdmWGV1cDNRTWFia2hlSTM0d1N0N1FSaUtQCm5Md2JlQTNBc2p5RFNyVlpxZEowK3dLQmdEdVRNT1BVL1h4RU1ma21YU0N0TnR1RHZHTkYrUERrZ2FyaU1DYTYKSVRRZ1FFNVFmNzB1RXk0M1ZPbFhDYWY4b1BHSDl2TzBTTHNPQ2FvaUlNS3QrWnpiNmh6bWUwNTdPUFBhWDYvRwpmQW9GYUpQajJRc3dGdStsZ2dkVW1RUG5rM0NUSE9aMG52S2orR25oaDRMMVNaQWpVMDFMNFZuNm1oN0pvRll3CmxxeWJBb0dBTDViT0JuNEd6SS92anVHczd3YTFNMGFlQ0hSYldPdUJmMXBSRUltR2JXNE91QU9BQmZHdTlPRGoKeUVkanVlRSszOW9tYzMzZitYWi9Cdk5HREZ3Q2tPQzRYRnVEZWhPeG4zaCtjbjg2Zzl3N3lOVDF2U1R2VVk1ZQorc295NUFTQUxJVElxRlJlQ1YwczlUdDlVVGtiSUI0Z240R0N5WVdmNUVTbXM2OG9hUkE9Ci0tLS0tRU5EIFJTQSBQUklWQVRFIEtFWS0tLS0tCg==

To delete a registered cluster, click on the Delete cluster button of the selected cluster and confirm the action in the dialog.

Delete a registered K8s cluster

A cloud cluster cannot be deleted if there is at least one added edge cluster. Similarly, an edge cluster cannot be deleted if it has any installed enablers or lacks a connection. In this latter scenario, force deletion enables the removal of a cluster with enablers or without a connection from the cloud cluster.

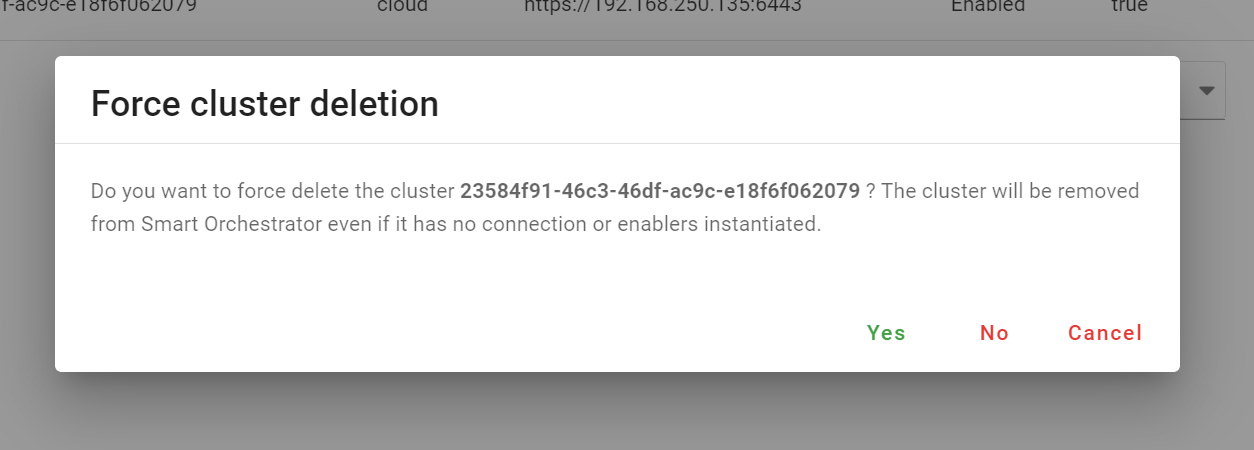

Force deletion of a registered K8s cluster

2.5.3.4.2. Kubernetes clusters topology

The enabler displays a topology graph of the K8 clusters registered with the Smart Orchestrator, including all the K8 nodes (differentiating between master and worker nodes) that make up each cluster.

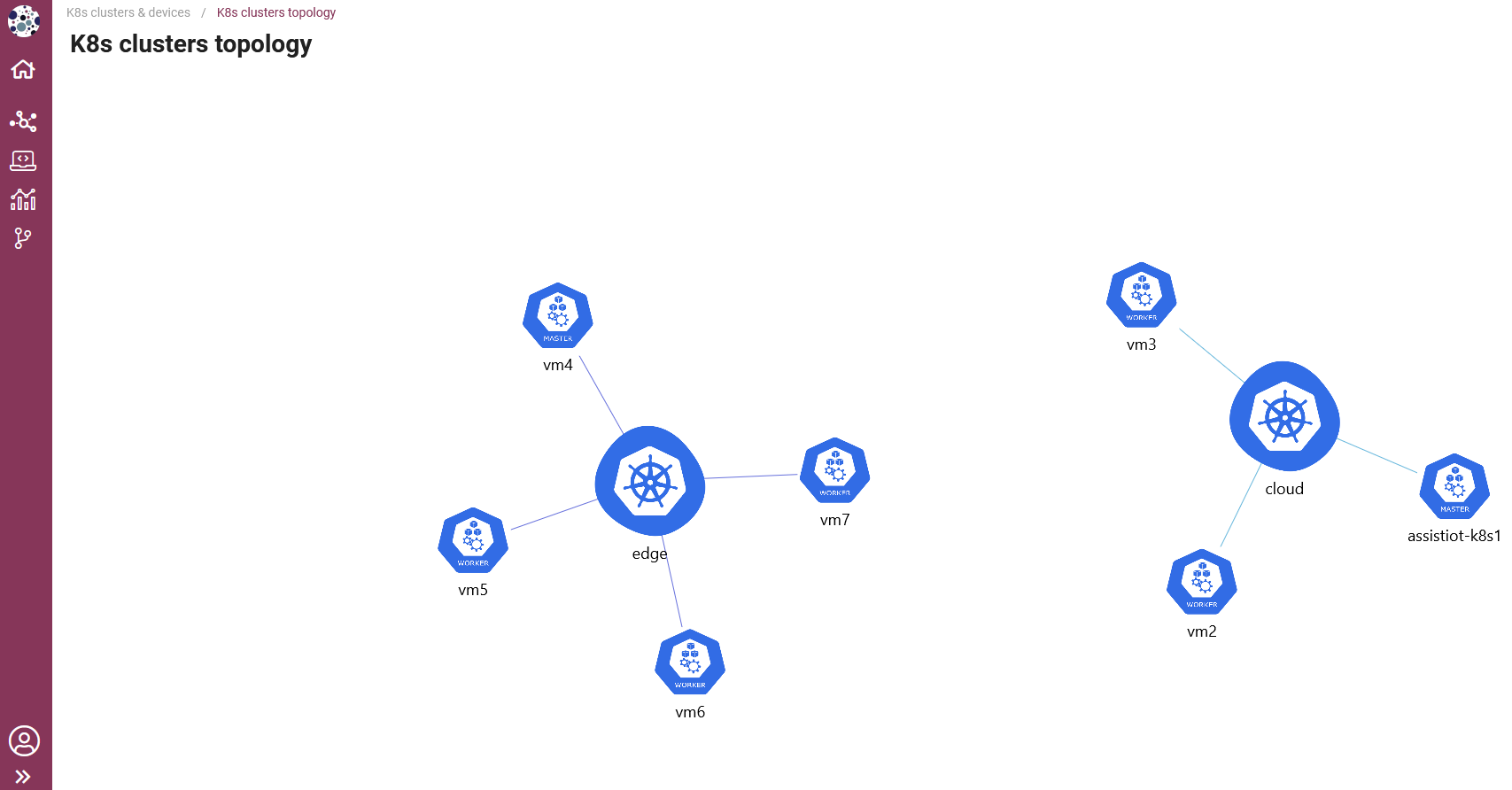

K8s clusters topology

Click on a cluster to display a list of the deployed enablers in the cluster.

List of the deployed enablers in a cluster

Click on a node to deploy an enabler in the node (the whole enabler is deployed on the same node, which means that all the components included in the Helm chart will be deloyed in the selected node) and then a form will appear.

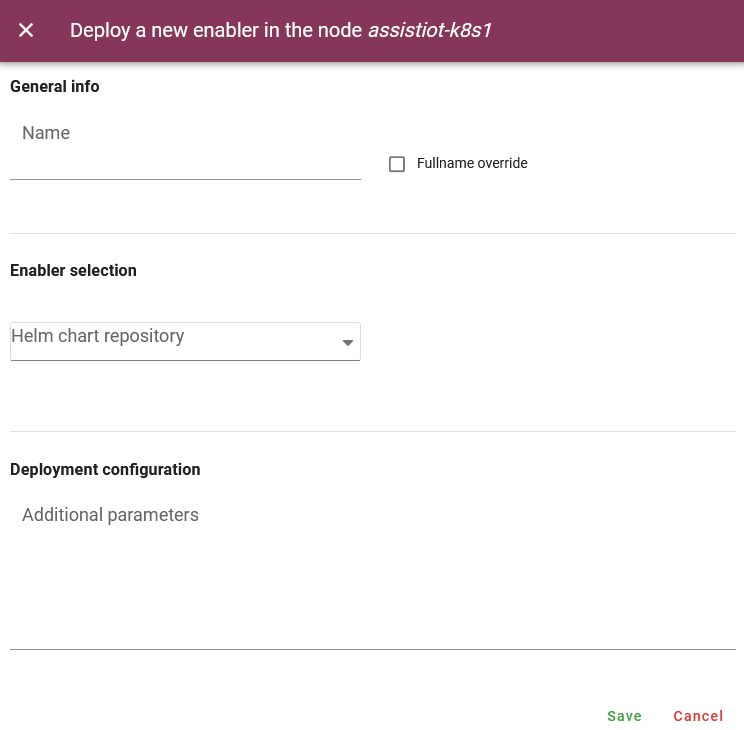

Deploy an enabler on a node

2.5.3.5. Prerequisites

The Smart Orchestrator must be previously installed.

2.5.3.6. Installation

This enabler is part of the Tactile dashboard enabler, so it can be installed using the dashboard’s Helm chart, which can be found in the Package registry of the Gitlab’s public repository:

  1. Add the Helm chart repository:

    helm repo add assist-public-repo https://gitlab.assist-iot.eu/api/v4/projects/85/packages/helm/stable

  2. Install the last version of the dashboard’s Helm chart

    helm install assist-public-repo/manageability-dashboard

2.5.3.7. Configuration options

The dashboard’s Helm chart can be configured using the following environment variables:

  • web:

    • DASHBOARD_HOST_NAME: hostname of the backend.

    • DASHBOARD_HOST_PORT: port of the backend.

    • ENABLE_AUTH_IDM: enable the use of an identification manager and authorization enabler for authentication.

  • api:

    • JAVA_OPTS: Java options of Apache Tomcat. The database connection is configured using these options.

    • ORCHESTRATOR_API_URL: URL of the Smart Orchestrator’s API.

  • db:

    • POSTGRES_USER: PostgreSQL database user.

    • POSTGRES_PASSWORD: PostgreSQL database user password.

    • POSTGRES_DB: PostgreSQL database name.

2.5.3.8. Developer guide

For more information, read the Tactile dashboard enabler entry.

2.5.3.9. Version control and release

Version 2.0.0. Fully functional and aligned with the version 4.0.0 of the Smart Orchestrator enabler.

2.5.3.10. License

This software is licensed under the Apache 2.0 license.

2.5.3.11. Notice (dependencies)

ASSIST-IoT - Architecture for Scalable, Self-*, human-centric, Intelligent, Se-cure, and Tactile next generation IoT

This project has received funding from the European Union’s Horizon 2020 research and innovation programme under grant agreement No 957258.

Manageability dashboard, which includes 2 of the 3 manageability enablers: - Enabler for registration and status of enablers - Devices management enabler

Copyright 2020-2023 Universitat Politècnica de València
